Engenharia Geotécnica

Fundações Profundas e Soluções Especiais

Execução de estacas Hélice Contínua Monitorada com torque de 16.000 kg.f e Estacas Escavadas em áreas de acesso restrito. Tecnologia e conformidade técnica para sua obra.

Cotação Técnica Ver Especificações

Em conformidade com NBR 6122

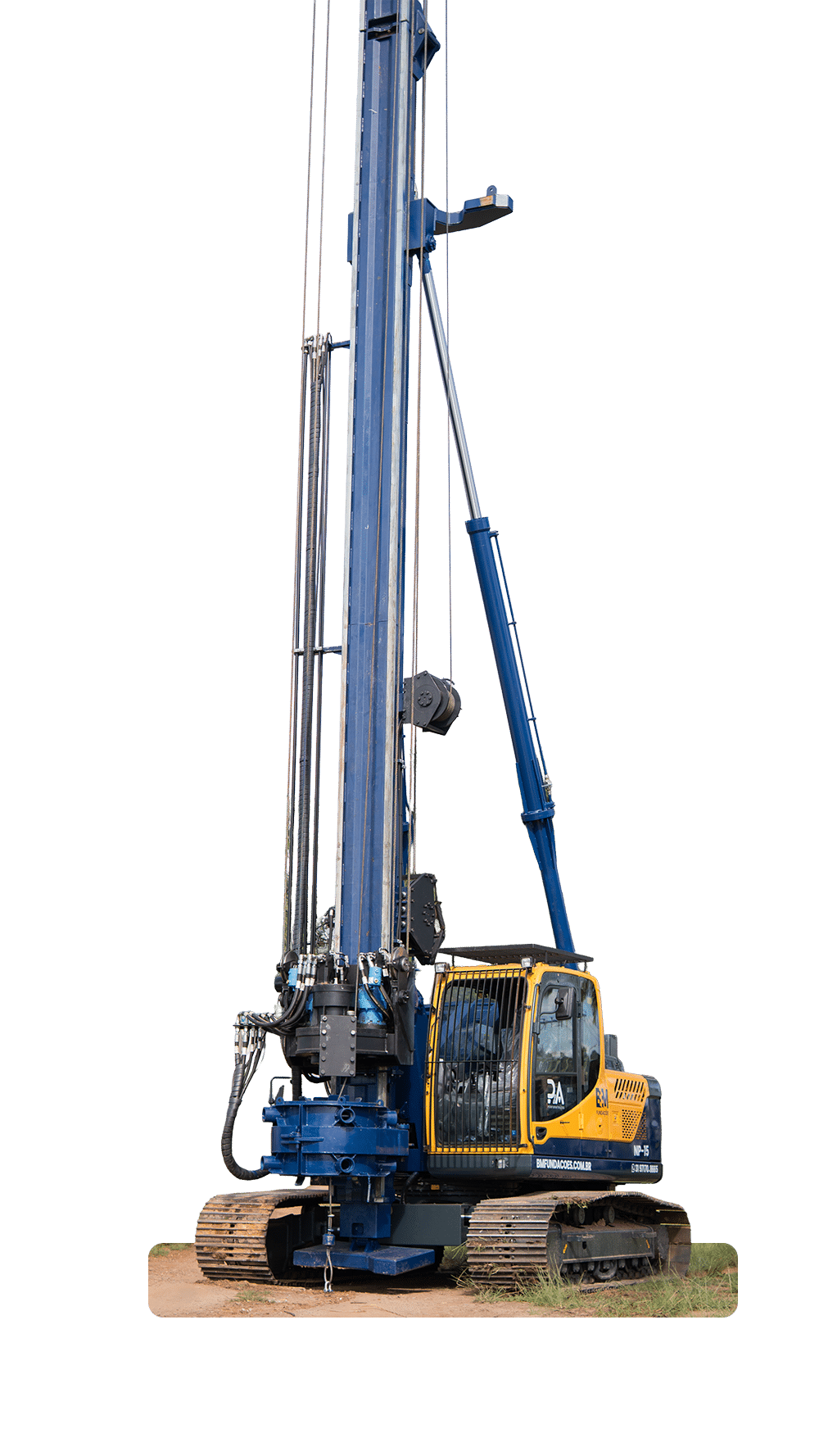

Equipamento Hélice Contínua Monitorada em operação

Monitoramento Real-Time

  • Pressão de injeção
  • Velocidade extração
  • Torque instantâneo
  • Perfil concretagem

Hélice Contínua Monitorada

Método executivo de alta produtividade que consiste na perfuração do solo através de trado helicoidal contínuo, seguido pela injeção de concreto sob pressão positiva simultaneamente à extração do trado.

O processo garante a estabilidade das paredes da perfuração sem a necessidade de revestimento ou fluido estabilizante. O monitoramento eletrônico assegura a integridade do fuste e a conformidade com os parâmetros de projeto, gerando relatórios gráficos detalhados para o "As-Built" da fundação.

Controle de Qualidade

Emissão de gráficos de monitoramento para cada estaca executada.

Solos com Nível d'Água

Execução segura abaixo do lençol freático devido à pressão positiva de injeção.

Alta Capacidade de Carga

Torque elevado permite penetração em camadas de solo com maior resistência (SPT).

Limpeza de Obra

Processo sem lama bentonítica, ideal para canteiros urbanos.

Equipamento de Trado Mecanizado Compacto

Largura Mínima

5,00 Metros

Logística em Acesso Restrito

Trado Mecanizado

Solução técnica para execução de estacas escavadas em terrenos com limitações logísticas severas. Equipamento montado sobre chassi de caminhão toco, permitindo mobilização ágil em centros urbanos sem necessidade de licenças especiais de transporte (AET).

Otimização Estrutural em Divisas

O equipamento permite a perfuração tangente a muros e estruturas existentes. Essa capacidade técnica possibilita o posicionamento do eixo da estaca próximo ao centro de gravidade do pilar de divisa, reduzindo drasticamente a excentricidade e, consequentemente, a robustez necessária para vigas de alavanca (equilibrio).

  • Diâmetro Máximo: 100 cm.
  • Profundidade útil: até 20 metros.
  • Concretagem via tremonha (quando necessário).

Escopo de Atuação

Edificações Verticais

Fundações profundas para edifícios residenciais e comerciais de múltiplos pavimentos com altas cargas concentradas.

Obras Industriais

Galpões logísticos, bases de equipamentos e estruturas metálicas que exigem rapidez executiva e piso de alta resistência.

Contenções

Execução de cortinas de estacas justapostas ou secantes para contenção de subsolos e taludes.

Retrofitting e Reformas

Reforço de fundações e ampliações em áreas consolidadas com restrição de pé-direito ou acesso.

Metodologia Executiva

Procedimento Hélice Contínua conforme NBR 6122

1. Perfuração

Posicionamento e introdução do trado helicoidal contínuo até a cota de projeto. O avanço ocorre sem retirada de material para garantir o empuxo passivo do solo e estabilidade do furo.

2. Monitoramento

Leitura contínua dos sensores de torque, rotação e pressão hidráulica. Verificação da penetração em camadas resistentes e confirmação da nega técnica.

3. Injeção

Injeção de concreto bombeável pelo tubo central da haste. A extração do trado só inicia após atingir pressão positiva, garantindo a continuidade do fuste e prevenindo o estrangulamento.

4. Armadura

Limpeza do topo da estaca e introdução da gaiola de armadura no concreto fluido, utilizando o peso próprio ou auxílio de vibrador hidráulico/pilão, garantindo o cobrimento normativo.

Especificações Técnicas da Frota

Dados para planejamento de obra e verificação de acesso.

Trado Mecanizado

Acesso Restrito
Diâmetro Máximo 100 cm
Profundidade Máxima 20,0 m
Largura Equipamento 2,30 m (transporte)
Largura Operacional Min. 5,00 m

Vantagens Técnicas

Perfuração tangente à divisa (redução de momento fletor na fundação).

Inspeção visual do material escavado "in loco".

Baixo custo de mobilização para obras de pequeno/médio porte.

Hélice Contínua Monitorada

Alta Performance
Torque Máximo 16.000 kg.f
Força de Extração 70 Ton
Diâmetro Máximo 70 cm
Profundidade 20,0 m

Controle Tecnológico

Gráficos de monitoramento (pressão x profundidade).

Execução abaixo do N.A. (Nível D'água).

Alta produtividade (média de 300 a 400m / dia).

Dúvidas Técnicas Frequentes

Sim. Para todas as estacas executadas com Hélice Contínua, fornecemos o relatório gráfico computadorizado contendo os dados de profundidade atingida, torque durante a perfuração, velocidade de rotação e avanço, além da pressão de injeção e consumo de concreto, conforme exigência normativa.
Nota Importante: A BM Fundações não fornece e não comercializa o concreto. O fornecimento do concreto usinado é de responsabilidade do contratante.

No entanto, especificamos tecnicamente que o concreto deve ser bombeável, com pedra 0 ou 1, e Slump Test tipicamente entre 220 +/- 30 mm, com fator a/c controlado e uso de aditivos plastificantes para garantir a trabalhabilidade e o preenchimento correto do fuste.
A armadura é introduzida após a concretagem. Devido a isso, recomenda-se que as gaiolas tenham rigidez suficiente e comprimento limitado (usualmente até 12m ou conforme projeto específico), para permitir a inserção no concreto fluido.
